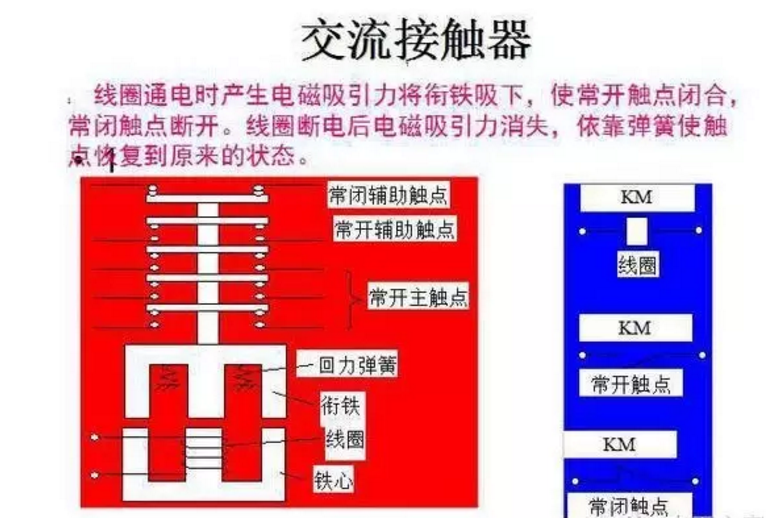

一、構成元件及接線1、控制按鈕2、接觸器3、熱繼電器4、直接起動控制5、正反轉控制交流接觸器控制電動機單方向運行線路接線口訣停、起、線圈、熱繼串，電源接入兩相間，起鈕要并動合點，

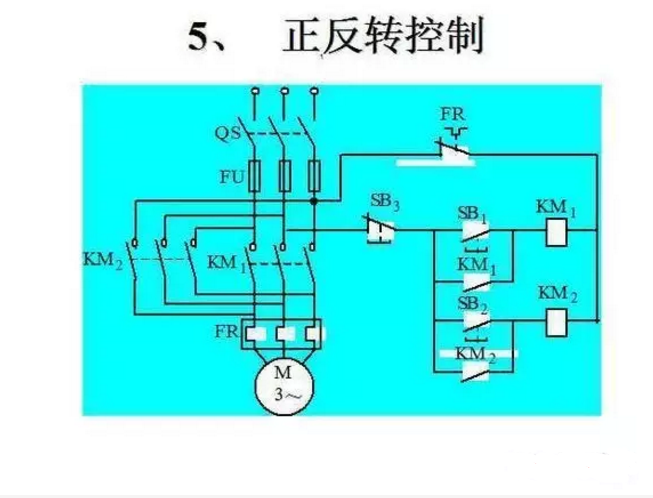

控制電動機正、反轉接線接線口訣
起鈕、線圈有兩組，正、反組件分清楚。
正轉再串反動斷，反轉則要反著做
這圖只是對應口訣，實際應用應互鎖，雙重互鎖，機械互鎖。
電氣控制線路故障分析
1、接觸器通電后不吸和的原因和萬用表查找方法
一、口訣
三相交流接觸器，通電不合讓人急；
根據現象查原因，耳聽眼觀用表計；
通電細聽無聲響，線包無電不用疑；
線包兩端測電壓，無壓在外有在里；
在內線圈已斷路，在外電路有問題；
接線松脫熔絲斷，按鈕觸點不開啟。
接觸器通電后不吸和的原因
交流接觸器最常見的故障就是按下合閘按鈕后，接觸器不動作。此時若細聽其線圈根本沒有聲響（可使用一段絕緣管或棒一端抵在線圈外面，一段貼在耳朵上測聽），則說明線圈沒通電。（“通電細聽無聲響，線包無電不用疑”）。
此時可用電壓表測量線圈兩端，如有電壓并且達到額定值左右，說明線圈內部已斷線（包括外引線部分），若無電壓，說明外電路有斷路故障應順著線路逐級進行查找，重點放在熔斷器、按鈕和各連接點處（口訣“線包兩端測電壓，無壓在外有在里”，其中“壓”指電壓，“外”和“里”指線圈外部電路和內部電路）。
2、接觸器通電后不吸和的原因和用驗電筆查找方法
三相交流接觸器，通電不合讓人急；
根據現象查原因，可以使用驗電器；
先看線包電壓值，三八、二二不同理，三八兩端都明亮，是內是外再分析，
拆開一端在檢驗，兩端都亮沒問題。
一亮一滅線圈斷，兩滅線路有問題。
在測拆下一線端，或滅或亮好推理。
三八兩端都明亮，是內是外再分析，
二二電壓三表現，都滅火線有問題。
兩端都亮零線斷，一亮一滅換新的。
3 接觸器通電后不吸和方法的原因和用驗電筆查找
1、查找接觸器按下合閘按鈕后接觸器不動作故障，如現場沒有萬用表等儀表，也可以使用驗電筆進行查找。應注意的是，380V（兩條火線連接線圈）和220V（一條火線和一條零線分別連接線圈的一個出線端），檢測的現象與故障的關系將有所不同（口訣“三八、二二不同理”）。
2、對于380V的電源的接觸器，如線圈兩端驗電筆都亮，則停電并拆下一段連線后再通電進行檢查，若此時還是兩端都亮，則說明故障發生在外電路剛被拆下的那條線路中；若兩端都不亮了，則說明故障發生在外電路沒被拆下的那條線路中；若一亮一滅，則是線圈內部斷路。
3、使用220V電源的，線圈故障查找方法同白熾燈不亮的檢查方法，口訣“一亮一滅換新的”是說：此時線圈壞了，需要換新線圈。
4、交流接觸器通電后有響聲但不能完全吸合的
原因和查找方法
線圈通電有聲響，要把電壓來測量。
電壓足夠有卡阻，斷電排除在合上。
電壓太低查線路，電源接錯也難防。
通電以后嗒嗒響，跳個不停合不上。
常見電壓不相符，包高壓低差一檔。
三八線包二二壓，時間一長線圈燙。
另有原因是虛接，時斷時續在晃蕩。
4、交流接觸器通電后有響聲但不能完全吸合的
原因和查找法方
口訣“電源接錯也難防”是指本來應將電源接380V的接了220V或更低電壓的電源。“三八”和“二二”分別代表380V和220V。“另有原因是虛接，時斷時續在晃蕩”是指接觸器內部或外電路中有虛接故障，造成電壓時高時低。
5、接觸器產生較大噪聲的原因和處理方法
通電運行噪聲大，叫人煩躁要檢查。
先查鐵心接觸面，如有臟污徹底擦。
薄薄涂層潤滑脂，臨時措施可用它。
再看鐵心短路環，是否斷開或掉下。
斷開設法來焊接，掉下就要裝牢它。
上述現象未發現，使用儀表測電壓。
電壓過高或過低，也會造成噪聲大。
安裝不穩或卡阻，復位彈簧彈力大。
1、電動機在運行中經常會發生有較大的噪聲，在清除鐵心接觸面上的粘結物后，若還有一定的噪聲，可在接觸面上“薄薄涂層潤滑脂”，可減少噪聲，但應注意的時，可能因此而造成粘結灰塵等雜物，要及時處理。此方法在野外或灰塵較多的場合不宜使用。
2、鐵心接觸面上的“短路環” 一般用銅質材料制造，其作用就是為了減少鐵心在交變磁場下產生的振動和燥聲，所以一旦斷裂或掉下，鐵芯就會發出明顯的噪聲。修復時，焊接或更換、重裝都要達到原來的要求。
3、鐵心的復位彈簧（或稱為“反作用彈簧”，如圖11-1和圖11-2所示），過硬或安裝不當造成彈力過大時，線圈通電產生的電磁力就會付出較多的部分用于與復位彈簧的反作用力平衡，所以減少了鐵心之間的吸合力，造成接觸不良產生振動和噪聲。應視情況更換或調整復位彈簧。
另外，對CJ12系列接觸器，當動觸點的壓力調節彈簧，因調節不當造成彈力較大時，也會造成類似復位彈簧所引起的故障。

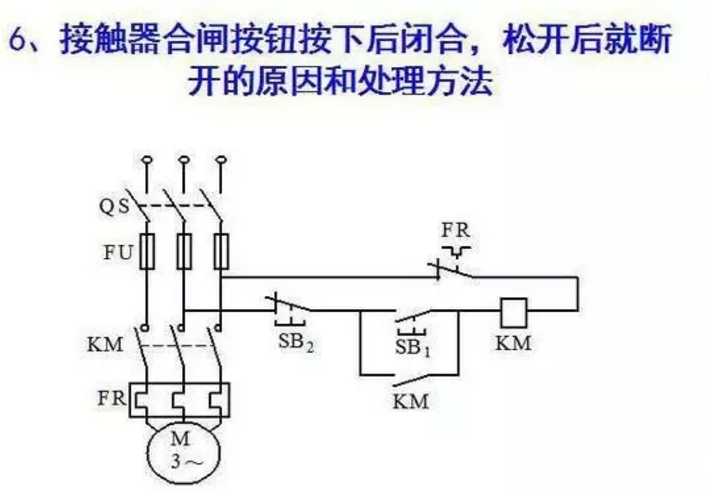

6、接觸器合閘按鈕按下后閉合，松開后就斷開的原因和處理方法
按鈕按下閘合好，手一松開它就跳；
其中原因很簡單，自保電路斷開了；
先查線路是否斷，再查觸點是否好。
對于不自鎖的按鈕開關，按下按鈕時其常開觸點閉合，松開后就斷開。為了使接觸器的線圈在按鈕松開時仍然通電閉合，就要用接觸器的一對常開輔助觸頭組成“自保”電路。如果該電路出現了斷路故障，自保功能就沒有了，所以合閘按鈕松開后，接觸器線圈的電路也就斷開了。
自保電路出現斷路故障的原因有兩個方面：一個是線路斷開，經常發生在連接點處；另一個是所用的常開輔助觸點不閉合，可能是已損壞，也可能是控制其合斷的“頂桿”長度不足（長期使用后損壞或有缺陷造成）。
